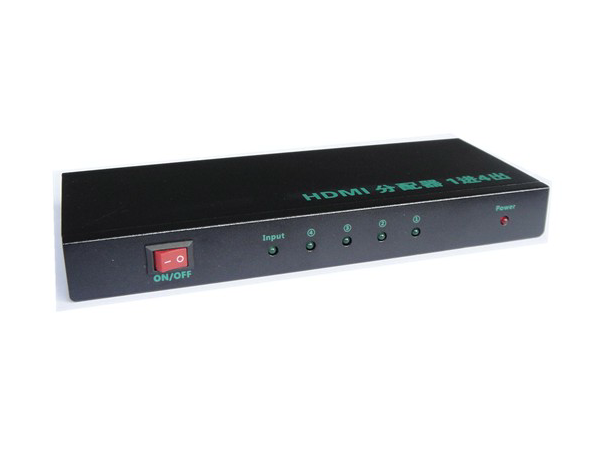

產品型號：HDMI1X4分配器
系列HDMI分配器，讓一個HDMI端口分配出四個HDMI端口的高清音視頻分配器。可以使機頂盒、DVD放機、D-VHS放像機和其他的HDTV設備的HDMI信號分配成多路路一致、同步的HDMI信號輸出。輸出的單路信號可以同時連接高清投影機，DLP，LCD高清電視機等音響設備。
產品特性：
具有信號緩沖、放大能力
輸出15米的遠距離傳輸（AWG26）
通過堆疊的方法，可以顯著提高HDMI輸出端口的數量
支持480p，576p，720p，1080i，1080p分辨率
支持高清視頻，優(yōu)質、清晰、高達1080p的HDTV分辨率
輕松地連接到多通道的音頻接收設備
完全支持HDMI1.3 并向下兼容
完全兼容HDCP, 支持藍光光碟
安裝快捷，操作簡單
|
項目 |
描述 |
|
|
功能 |
輸入信號數 |
1路 |
|
輸出信號數 |
4路 |
|
|
電源部分 |
適應電壓范圍 |
5V DC |
|
功耗 |
<5W |
|
|
性能 及接口部分 |
支持HDMI版本 |
HDMI 1.3 |
|
支持HDCP版本 |
HDCP1.2 |
|
|
HDMI分辨率 |
1080p/1080i/720p/720i/576p/576i/480p/480i |
|
|
支持視頻色彩格式 |
24位/深色30位/深色36位 |
|
|
支持音頻格式 |
DTS/HD/Dolby-tureHD/LPCM7.1/ DTS/Dolby-AC3/DSD |
|
|
[敏感詞]傳輸速率 |
10.2Gbps |
|
|
音頻傳輸信號格式 |
左右立體聲音頻 |
|
|
輸入輸出TMDS信號 |
0.5-1.5Vp-p(TMDS) |
|
|
輸入輸出DDC信號 |
5Vp-p(TTL) |
|
|
輸入線纜長度 |
≤15m （AWG26 HDMI 1.3 標準電纜） |
|
|
輸出線纜長度 |
≤20m （AWG26 HDMI 1.3 標準電纜） |
|
|
防護級別 |
整機靜電防護 |
1a 接觸放電 3級 1b 空氣放電 3級 執(zhí)行標準：IEC61000-4-2 |
|
操作環(huán)境 |
工作溫度 |
0~50℃ |
|
存儲溫度 |
-20℃~70℃ |
|
|
濕度（無凝結） |
0~95% |
|
|
機體屬性 |
尺寸(長×寬×高) |
17.7mm×8.8mm×2.2mm |
|
外殼 |
鐵質材料 |
|
|
顏色 |
黑 色 |
|
|
凈重 |
1546g |
|
|
可靠性 |
平均故障間隔時間(MTBF) |
>20000小 |

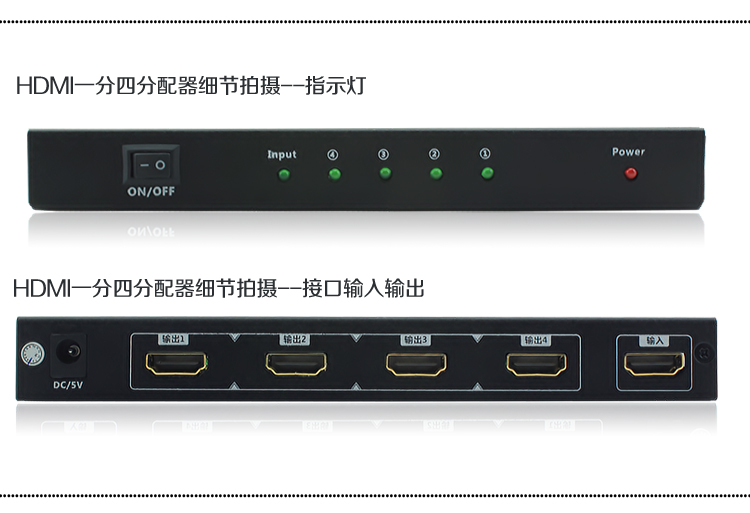

產品示意圖：
連接示意圖：
